エコキュートの仕組み ②

コンプレッサーで圧縮すると、
なぜ冷媒は熱くなる？

前回は、エコキュートが
「空気の熱」を利用してお湯を作る仕組みをご紹介しました。

今回は、その中でも重要な
「コンプレッサー」について、もう少し詳しく見てみましょう。

今回のポイント

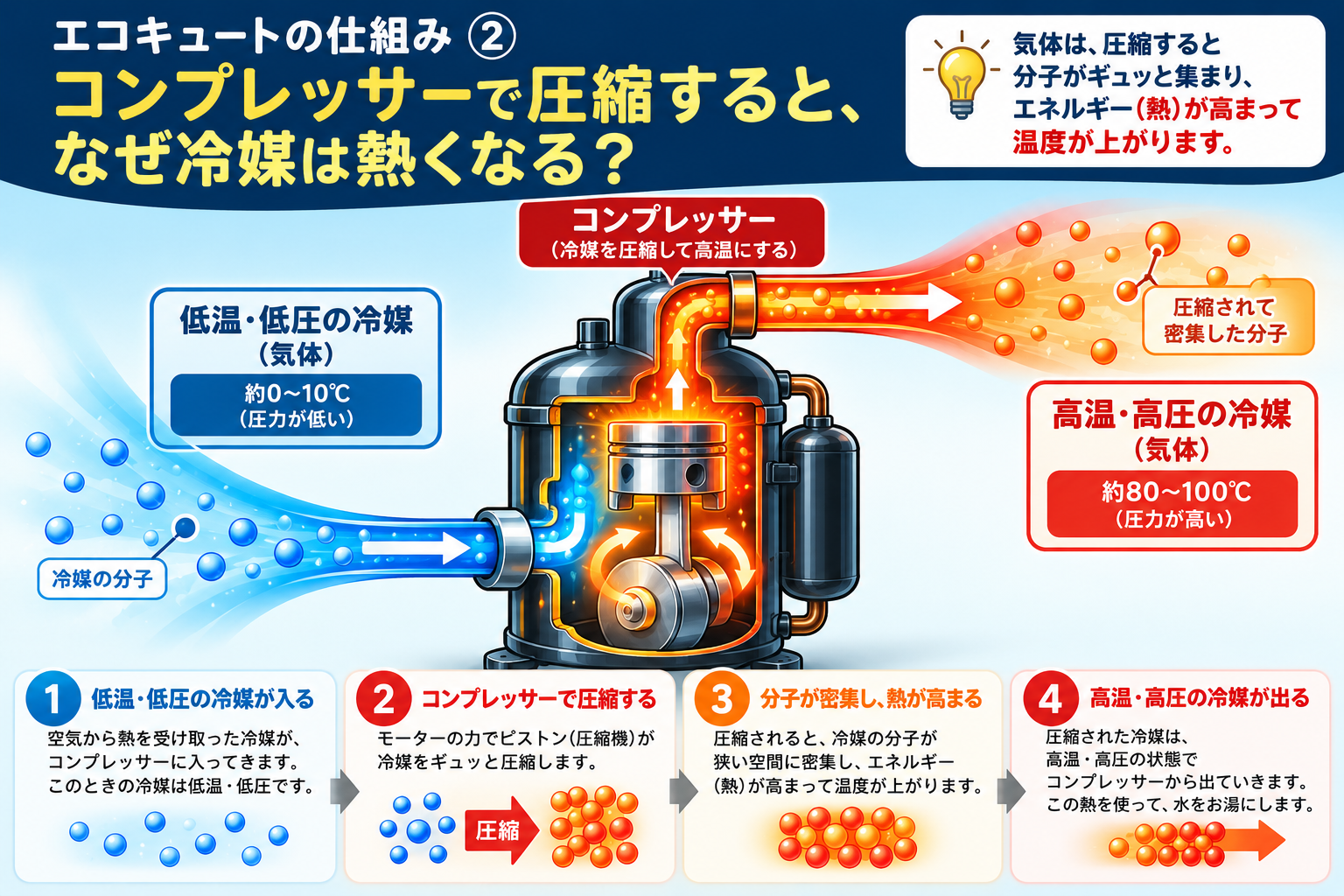

冷媒を「ギュッ」と圧縮すると
温度が上がる

空気から熱を受け取った冷媒は、そのままではまだ十分な高温ではありません。

そこで登場するのが、 コンプレッサー（圧縮機）です。

コンプレッサーで冷媒を強く圧縮することで、 高温・高圧の状態へ変化させます。

低温・低圧の冷媒が入ってくる

室外機の熱交換器で空気から熱を受け取った冷媒は、気体の状態でコンプレッサーへ送られます。

低温・低圧冷媒（気体）

この時点では、冷媒はまだ お湯を沸かせるほどの高温ではありません。

コンプレッサーの出番！

冷媒を「ギュッ」と圧縮

コンプレッサーは、入ってきた冷媒の気体を強く圧縮します。

低温・低圧

圧縮

高温・高圧

冷媒の気体を小さな空間へ
ギュッと押し込むイメージです。

なぜ、圧縮すると熱くなる？

気体を圧縮すると、冷媒の分子がより狭い空間に集まります。

さらに、コンプレッサーが冷媒を圧縮するために加えた仕事によって、 冷媒の内部エネルギーが増え、温度が上昇します。

○　○　○
○　○

圧縮

●●●●
●●●●

圧縮するために加えたエネルギーによって、
冷媒の温度がグッと上がります。

身近なところでも感じられます

たとえば、自転車のタイヤに空気入れで空気を強く入れたとき。

ポンプの部分が 少し温かくなった経験はありませんか？

厳密には機械の摩擦などの影響もありますが、気体を圧縮すると温度が上がる現象を身近にイメージしやすい例のひとつです。

高温・高圧の冷媒になって出ていく

コンプレッサーを出た冷媒は、 高温・高圧の気体になっています。

低温・低圧圧縮高温・高圧

この高温になった冷媒が、次の熱交換器へ送られます。

コンプレッサーは
「熱を使える温度まで持ち上げる」役目

空気から
集めた熱

＋

電気で
圧縮

＝

高温の
冷媒

エコキュートは、空気から集めた熱をそのまま使っているわけではありません。

コンプレッサーを使って冷媒を圧縮し、 お湯を作るために使える高い温度まで持ち上げています。

この働きが、ヒートポンプの重要なポイントです。

最初の疑問に戻りましょう。
